 基本參數

  1. 煤油分子量 : 270
  2. 乙醇分子量(C2H5OH): 46
  3. 煤油空燃比 : 15.6:1
  4. 乙醇空燃比: 9:1
  5. 煤油噴嘴孔徑 : 0.32mm
  6. 乙醇噴嘴孔徑 : 0.45-0.5mm(本案說明以0.45mm為樣本)



需求氣量與燃料流量計算

  1. 煤油需氣量 : 270 x 15.6 = 4212
  2. 乙醇需氣量 : 46 x 9 = 414
  3. 得出 "等燃料需氣量比為  : 4214 : 414= 10.17 : 1(煤油 : 乙醇)



  1. 煤油噴嘴截面積(0.32mm) : (0.032/2)^2 x 3.1416 = 8.04 x 10^-4 cm^2
  2. 乙醇噴嘴截面積 (0.45mm): (0.045/2)^2 x 3.1416 = 15.9 x 10^-4 cm^2
  3. 得出 "噴嘴流量比 : 8.04 : 15.9 = 1 : 1.98(煤油 : 乙醇)



實際燃燒需氣量的演算:

  1. 煤油噴嘴 (0.32) : 乙醇噴嘴(0.45) = 10.17 x 1 : 1 x 1.98 = 5.14 : 1
  2. 也就是說在燃燒實務上 , 煤油需氣量為乙醇的 5.14



外氣流量界面面積的計算

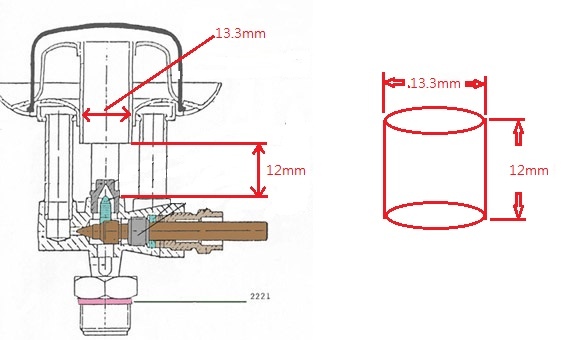

                 爐頭剖面




使用煤油時的外氣流量界面面積  = 13.3 x 3.1416 x 12 = 501.4mm^2

當同一顆煤油爐頭要改燒酒精時, 就必須將進氣流量做限縮以符合適當的空燃比, 依據()的計算結果, 這時的外氣流量界面面積應該要限縮成:

                       501.4/5.14 = 97.5mm^2

 這就是酒精套件中需要那支洞洞阻尼管(限流管)的原因:

        如果你想鑽 2個洞的話:  7.8mm直徑 x 2, 面積剛好95.6mm^2

        如果你想鑽 3個洞的話:  6.4mm直徑 x 3, 面積是: 96.5mm^2

        如果你想鑽 4個洞的話:  5.6mm直徑 x 4, 面積是: 98.5mm^2

                           煤油爐頭改燒酒精真的不難啦 !

常見的酒精限流管




以上^^
